本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油并网电机的组高低压配电源箱的影响： 1、有效的左右用电。 2、省事对电路板的关合操作使用。 3、有较高的健康安全安全防护网档次，能更直观的显视电路原理的导通环境。

项目名称：656KW柴油机发变频电动发动机组发动机组单机配电箱主要元件明细清单
变配电源箱重要元器件封装明细
序号顺序	名字大全	类型型号	行业	次数	制造商
1	塑壳万能断路器	NXM-1250S/3300 1250A	台	1	正泰
2	生产发减速发动机组管控器	HGM6110	只	1	众智
3	电站机转数抑制器	C2002	只	1	孚创
4	交流电电功能	DC24V	只	1	众智
5	中大型在期间继设备	HH54P    DC24V	只	2	正泰
6	小型的中继电气产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

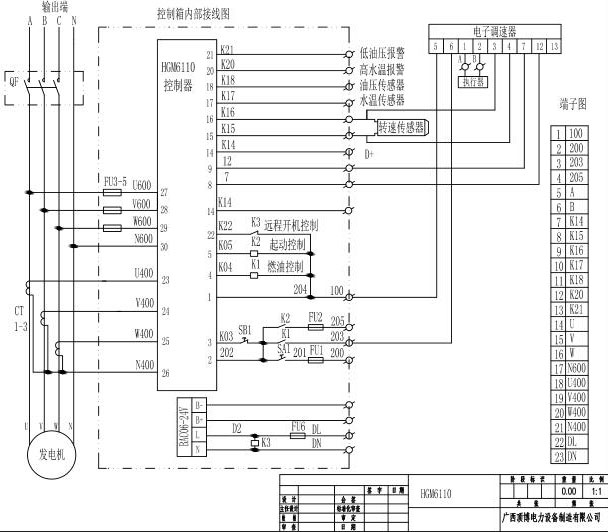

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.pixlvyou.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
